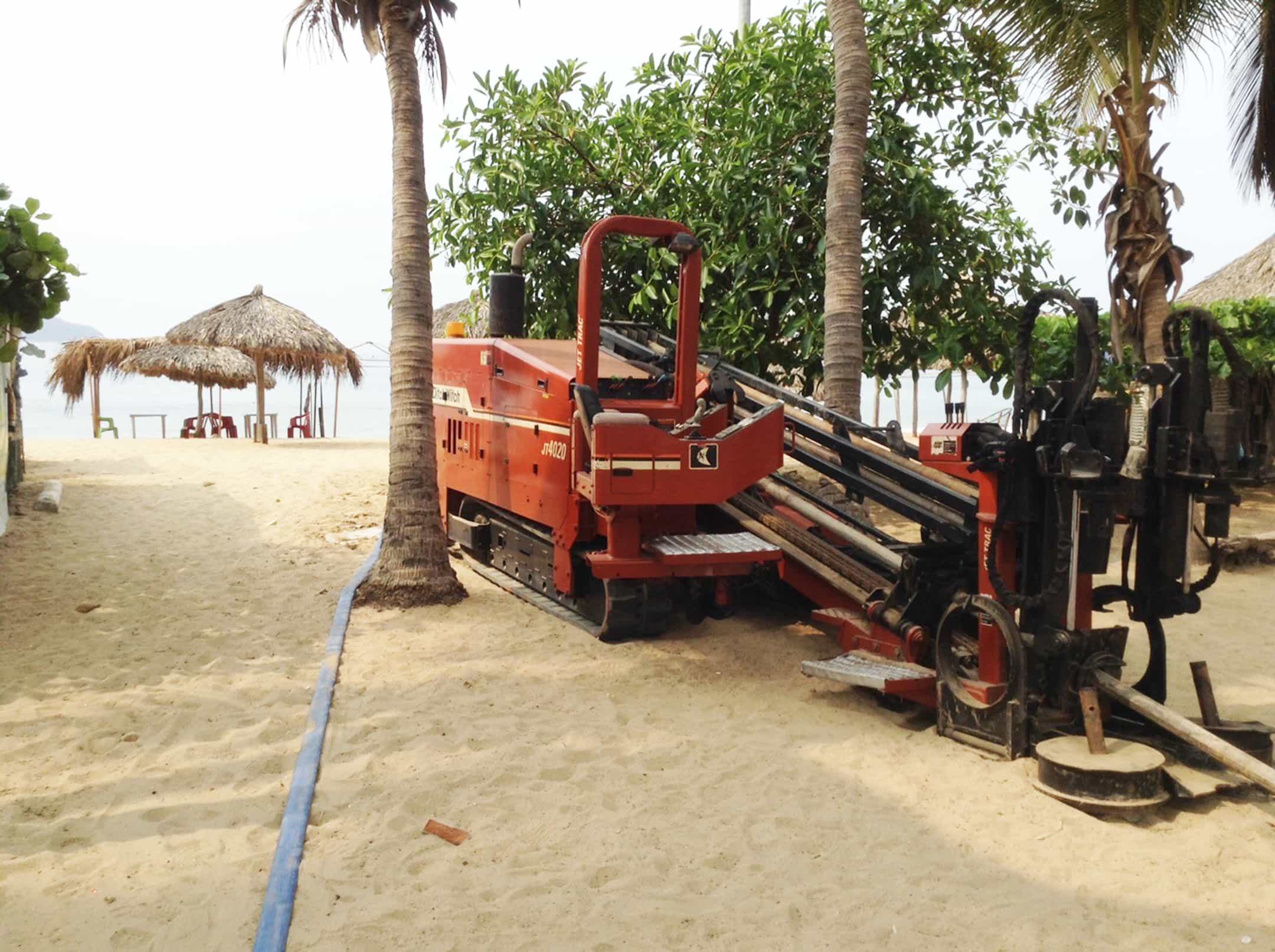

Mi objetivo el día de hoy es ampliar tu conocimiento y brindarte un concepto claro de lo que es la “Perforación Horizontal Dirigida” PHD o HDD por sus siglas en ingles. Esta técnica permite realizar la colocación de tuberías, conductos y cables en la mayoría de los diámetros habituales y en longitudes que dependiendo la maquina pueden ir más allá de un kilometro sin la necesidad de abrir zanja. Como puedes imaginar este método es ideal para cruces viales, férreos, pistas de aterrizaje o caudales de agua.
Para este propósito en concreto existe un gran abanico de máquinas que se especializan en todo tipo de trabajos, desde perforaciones en espacios reducidos a trabajos de grandes diámetros y distancias.
El proceso de la PHD en teoría es muy sencillo, se inicia con una perforación guía llamada perforación piloto, posteriormente se ensancha la perforación tirando de un escariador hasta alcanzar el diámetro requerido. En la mayoría de los casos tratándose de tuberías de diámetros relativamente pequeños, con una sola perforación basta para realizar la colocación de la misma.

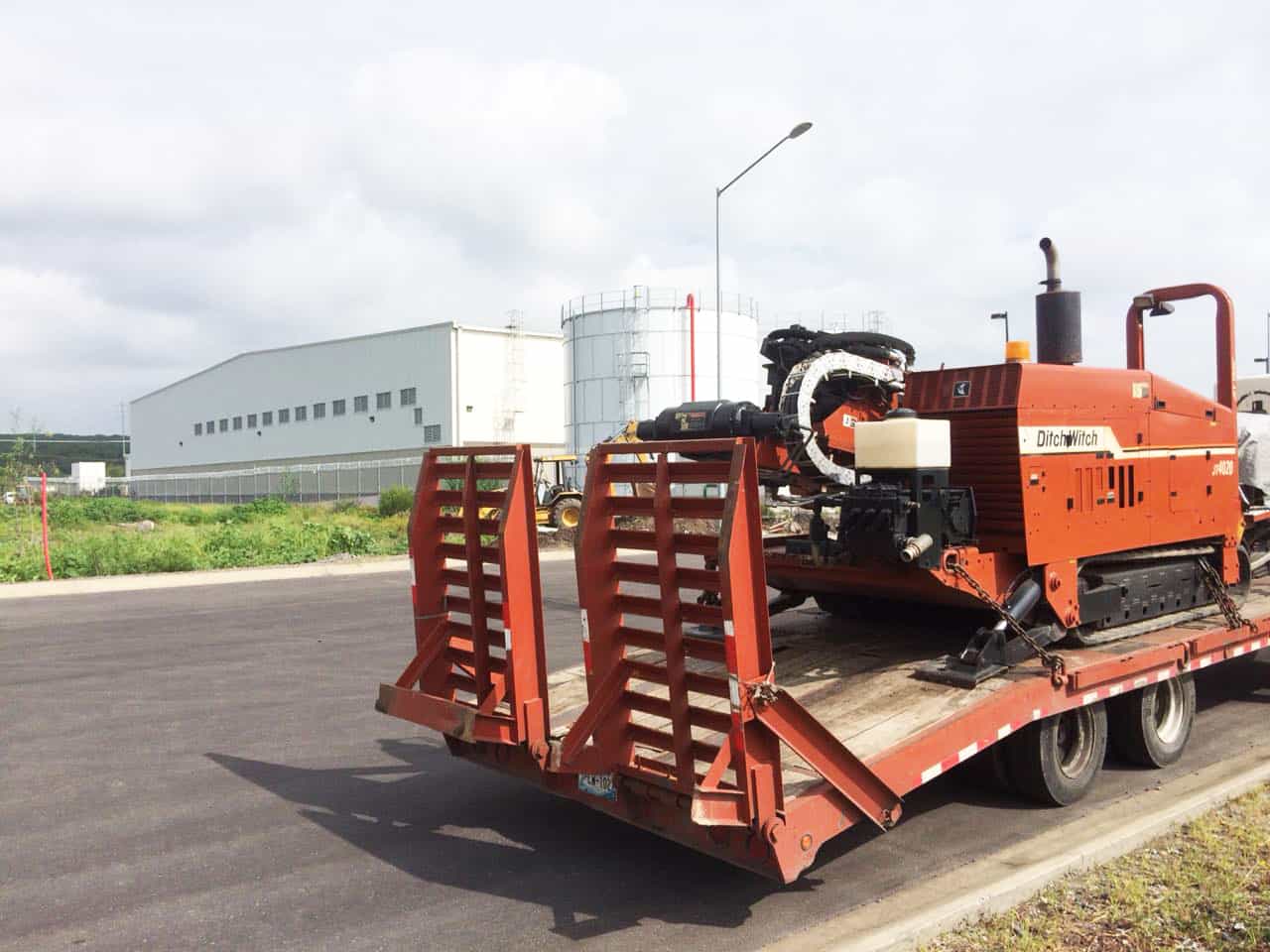

Las máquinas para dicho propósito han ido evolucionando a tal punto que su potencia permite la instalación de tuberías con diámetros cada vez de mayor tamaño, habiendo esto bajado su coste hasta ser competitivos con las técnicas de excavación tradicionales a cielo abierto.
HISTORIA

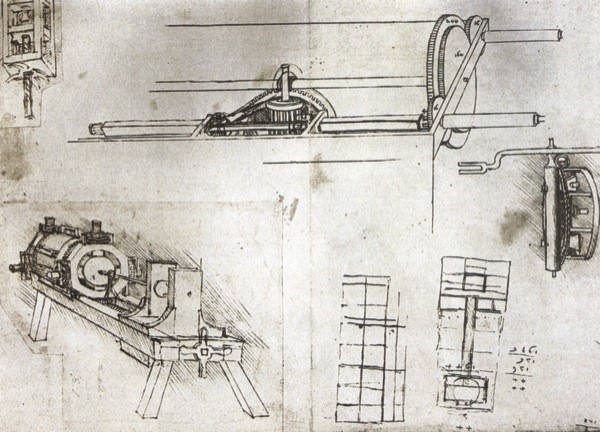

El método de la PHD para colocar nuevas tuberías sin la necesidad de abrir zanja surgió de la fusión de las tecnologías empleadas de la captación de agua y del petróleo. Resulta sumamente sorprendente saber que Leonardo Da Vinci invento en el siglo XV, la primera máquina de perforación horizontal que servía para introducir tuberías de madera.
La primera instalación oficial con este método se realizo en 1971 con una tubería de acero de 180mm para cruzar el río Pájaro cerca de Watsonville, California.
En el 2000 se consideraba que el segmento de la industria de la construcción de las tecnologías sin zanja era el que más estaba creciendo.
En el 2002 afirmaban que los costes por rehabilitación de un pavimento se reducían al hacer uso de estas tecnologías ya que los costes por mantenimiento y rehabilitación en la excavación a cielo abierto incrementaban notablemente el coste de la misma sin mencionar que la vida del pavimento se reducía aproximadamente en un 30%.
En el 2005 Cerca del 15% de las nuevas instalaciones subterráneas en Alemania se realizaban con técnicas sin zanja.
En el 2007 El desarrollo de este método en china fue en ascenso.
Hoy en día las tecnologías sin zanja Trenchless suelen ser a menudo económicamente más efectivas que las tecnologías tradicionales de excavación a cielo abierto debido a la reducción de los costes indirectos derivados de esta.
PROCESO CONSTRUCTIVO
Al igual que ocurre con cualquier procedimiento constructivo la PHD tiene sus propias etapas de planificación, ejecución y control. El proceso de instalación de una tubería o canalización mediante PHD comienza con un estudio previo con el objeto de elegir la mejor máquina y accesorios para un caso en concreto. Se analizan los documentos topográficos y el estudio geotécnico que determina el tipo de terreno. También es muy importante tener conocimiento de los servicios existentes y su ubicación precisa, regularmente esto se obtiene mediante un georeadar y es necesario para poder analizar rutas alternativas. Paso seguido se debe adecuar la zona de trabajo para la colocación de la maquina tanto en el inicio de la perforación como en el lado de salida.
La etapa de estudios previos debería centrarse en dos aspectos que se consideran fundamentales.
- La naturaleza intrínseca del proceso de construcción que implica:
- El corte de las formaciones de suelo y su incorporación a los fluidos de perforación.
- El mantenimiento continuo y estable de las paredes de la perforación.
- El transporte de detritusdescomposición de una masa solida en partículas suspendido en la mezcal para permitir la correcta instalación de la tubería.
- El trazado de la perforación, que deberá centrarse en el obstáculo a cruzar, considerando especialmente las condiciones geotécnicas e hidrológicas, así como identificar el radio de cobertura de las barras de perforación y los esfuerzos máximos admisibles.
ETAPAS DE LA PERFORACIÓN
La correcta instalación de las tuberías o conductos se realiza en varias fases.

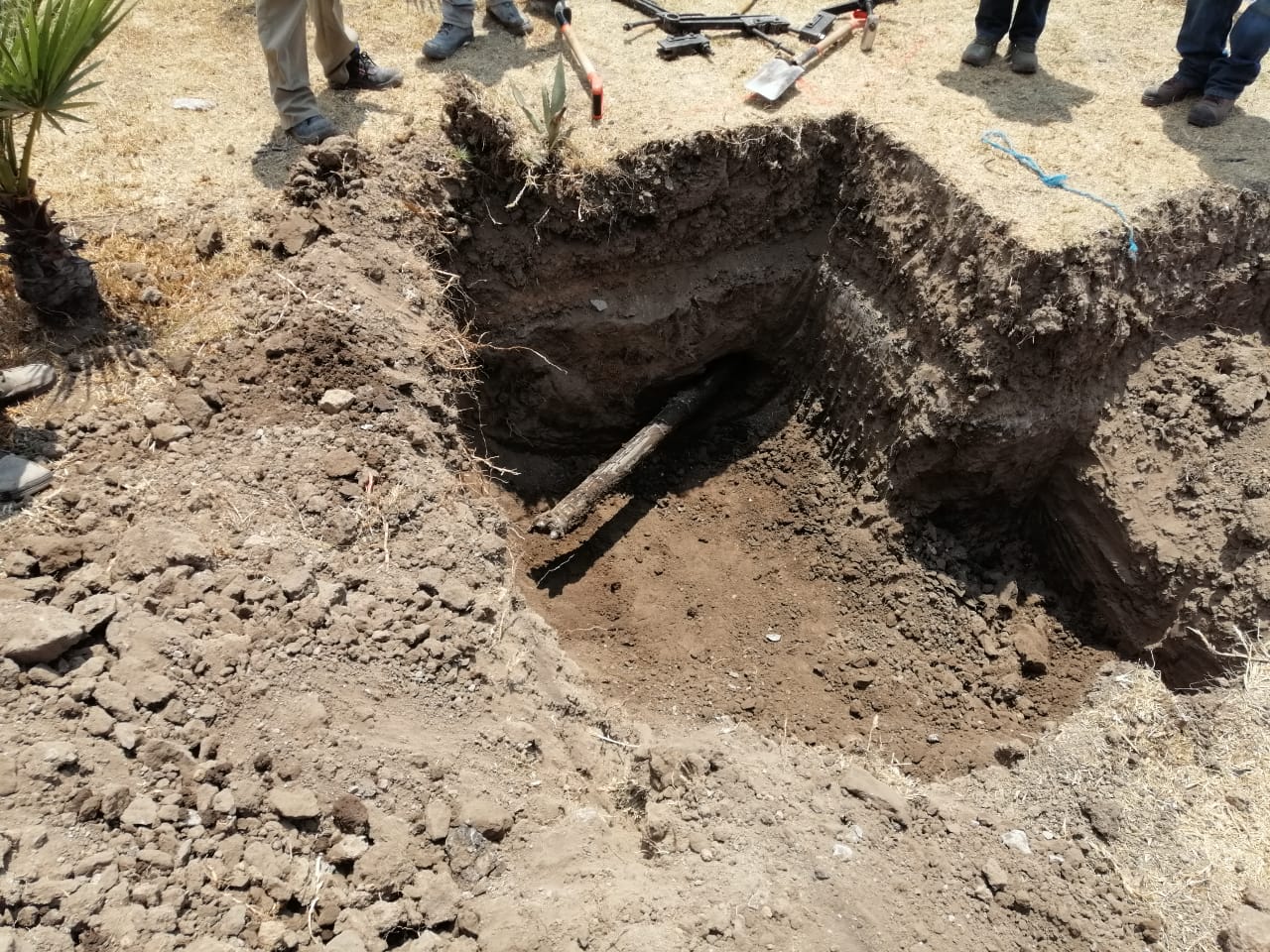

Perforación piloto: Primero se realiza una perforación piloto, la cual se realiza con un cabezal direccionable y un varillaje especial que admite cambios de orientación. Su diámetro dependerá de la maquinaria utilizada y esta relacionada con el tamaño de las barras y brocas de perforación. En todo momento de la perforación se hace uso de los fluidos de perforación que sirven para facilitar el acceso de la broca, enfría la misma y permite la extracción del detritus. Los aspectos más relevantes a considerar son las posibles obstrucciones y los radios de curvaturas. Un sistema de navegación guía la cabeza de perforación desde la superficie.

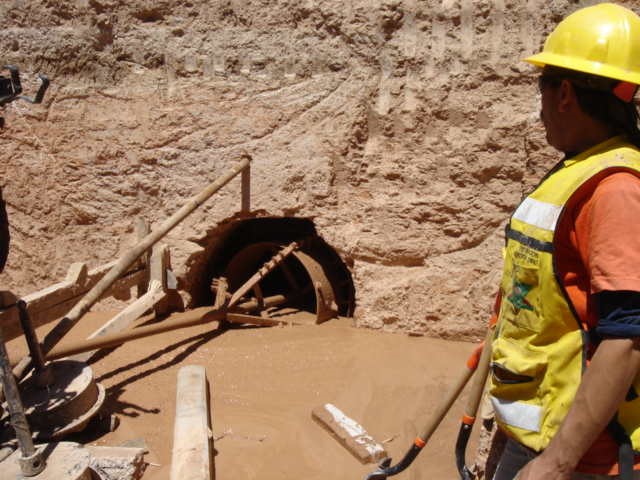

Ensanchado: Tras haber realizado la perforación piloto queda una perforación lista para servir de guía para el ducto a instalar. Para dicho propósito se realiza la operación de ensanche, normalmente en sentido inverso, tirando de un escariador. El agrandamiento puede hacerse de una sola vez o en fases sucesivas hasta alcanzar el diámetro requerido. Habitualmente el diámetro final suele ser el doble del de la tubería a instalar. Un elemento clave a tomar en cuenta es el tipo de terreno y su estabilidad ya que esto condicionara el uso del ensanchador.

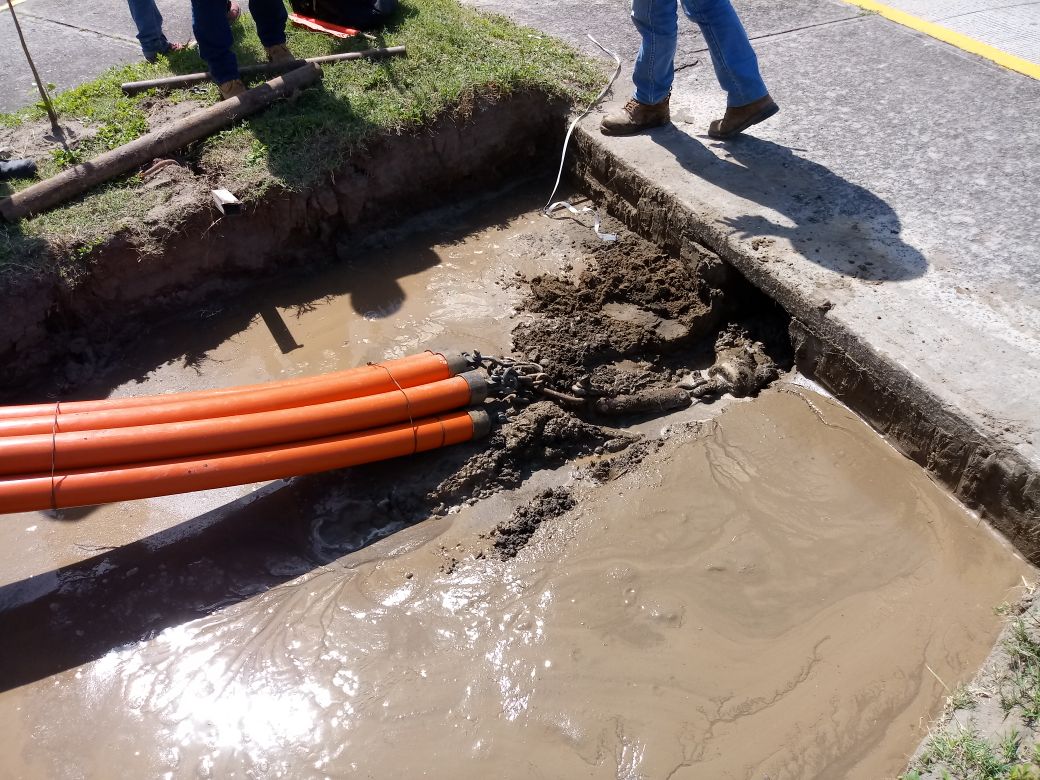

Colocación: una vez que esta la guía para la tubería a instalar con el diámetro requerido, la tubería se alinea y se fija al ensanchador y se introduce, de una sola vez en el interior de la perforación tirando de ella. Para facilitar la operación los fluidos de perforación funcionan como lubricante reduciendo el rozamiento de la tubería con las paredes de la perforación.
Una vez que se recoge el varillaje la instalación se da por terminada.
CONCLUSIONES
El método de la Perforación Horizontal Dirigida es muy útil, flexible y muy práctico para instalar tuberías en vialidades o cruces imposibles o muy complejos de realizar con el método tradicional de excavación a cielo abierto. Además, que te permite reducir los costos por mantenimiento y rehabilitación.
La PHD tiene ya varios años que se dio a conocer en México, pero aun así hay muchas empresas que no conocen o nunca se han dado la oportunidad de contratar estos servicios ya sea por inseguridad, desinformación, o por permanecer en la zona de confort donde ya se ah utilizado el mismo método durante mucho tiempo.
En otros países este método de canalización de conductos o tuberías para drenaje, electricidad, gas, gasolina, etc... Es el más empleado y considerado el mejor para dichos propósitos.
Por último, mencionar que el uso de este equipo se debe realizar por personal altamente capacitado en este tipo de tecnología y con las medidas de precaución necesarias.
