01 · EL MÉTODO
¿Qué es la perforación
horizontal dirigida?
La perforación horizontal dirigida (PHD), también conocida como HDD por Horizontal Directional Drilling, es un método de instalación subterránea que permite colocar tuberías y ductos siguiendo una trayectoria guiada, sin abrir una zanja continua a lo largo del cruce.
Primero se realiza una perforación piloto; después se prepara el diámetro del barreno y se introduce la tubería. La trayectoria puede incluir curvas: “horizontal” no significa que todo el recorrido deba ser recto o permanecer a una misma profundidad.[1]
Sin zanja continua no significa sin excavación. Pueden necesitarse excavaciones de entrada y salida, accesos para el equipo y trabajos de conexión. La diferencia está en reducir la apertura de la superficie sobre el recorrido.
La PHD forma parte de la tecnología sin zanjas o trenchless. Otros métodos, como el hincado de tubería o la rehabilitación de ductos, tienen aplicaciones y requisitos distintos. Elegir uno exige revisar qué se quiere instalar y en qué condiciones.
02 · CÓMO FUNCIONA
Del primer avance
a la tubería instalada.
La ejecución suele organizarse en tres fases. Antes de ellas, hay una decisión indispensable: definir un recorrido viable para la herramienta y para la tubería que vendrá después.
Antes de perforar: planear la trayectoria.
Se revisan los puntos de entrada y salida, el terreno, los accesos y las instalaciones existentes. El plan debe considerar el guiado, las separaciones necesarias y las curvaturas que admiten las barras y la tubería.[2]
Perforación piloto: abrir el recorrido.
El equipo hace avanzar la herramienta de corte desde la entrada hacia la salida. El sistema de localización permite seguir su posición y orientar el avance conforme al plan. La selección del equipo de guiado depende, entre otros factores, de la profundidad y de las interferencias del sitio.
El piloto establece la trayectoria. Todavía falta preparar el paso del ducto.

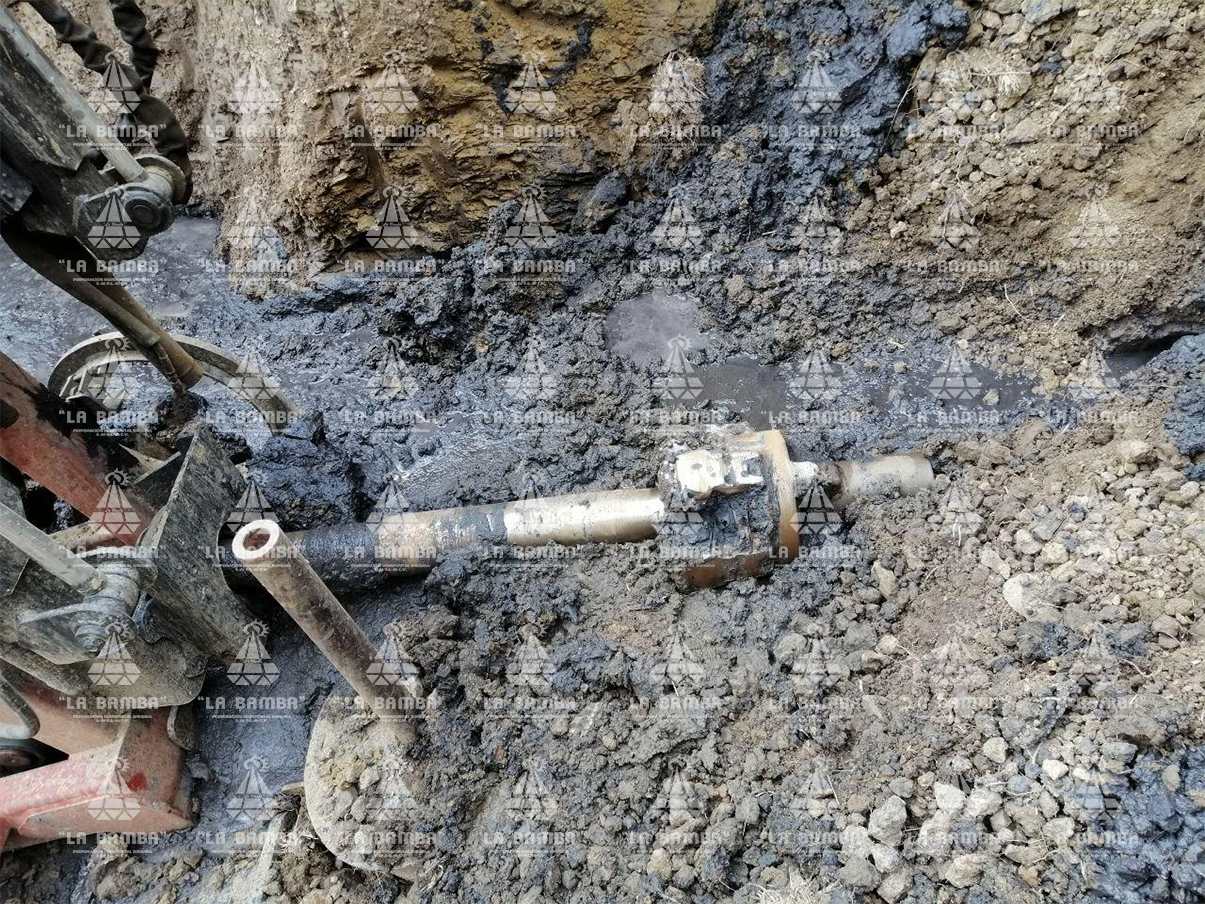

Ensanchamiento: preparar el paso.
Una vez completado el piloto, se amplía la perforación con herramientas de ensanchamiento. Según el terreno y la instalación, pueden requerirse varias pasadas. El diámetro del barreno se define considerando el ducto y las condiciones de ejecución; no existe una medida única para todas las obras.
Introducción: el turno de la tubería.
La tubería preparada se conecta al conjunto de tiro y se introduce por la perforación mediante jaloneo. La maniobra debe considerar las cargas y la curvatura que admite el producto. Después se realizan las conexiones, comprobaciones y trabajos de cierre definidos en el alcance.[3]
¿Por qué aparece lodo en las fotografías? El fluido de perforación ayuda a transportar el material cortado, lubricar las herramientas y mantener condiciones adecuadas en el barreno. Su mezcla, circulación y manejo se planean según el suelo y la obra.[4]
03 · DÓNDE SE UTILIZA
¿Qué se puede instalar
con este método?
La PHD se utiliza para instalar conducciones bajo vialidades, caminos, vías férreas, cuerpos de agua y otros obstáculos, cuando las condiciones del cruce lo permiten. Entre sus aplicaciones están:
Agua potable
Conducciones que deben atravesar un obstáculo entre dos puntos de la red. El caso de Pisaflores muestra un cruce de cerro para tubería PAD de 6 pulgadas.
Drenaje
Instalaciones cuyo diseño puede exigir controlar la pendiente. En drenaje por gravedad, esa condición forma parte de la evaluación de viabilidad, no es un detalle posterior.
Electricidad y telecomunicaciones
Ductos para alojar cables, fibra óptica y otras redes subterráneas, con material y configuración adecuados al proyecto.
Otras conducciones
También existen aplicaciones en redes de gas y tuberías industriales. Cada instalación requiere revisar sus especificaciones, materiales y condiciones particulares.[3]
04 · CUÁNDO CONVIENE
La pregunta no es solo
si se puede perforar.
La pregunta es si se puede construir el cruce que necesita la instalación. Evitar una zanja continua puede ser una ventaja, pero el método debe encajar con el terreno, el ducto y el espacio disponible.
Terreno y herramientas
Roca, arcillas, arenas o materiales heterogéneos exigen respuestas diferentes. La información del subsuelo ayuda a elegir herramientas, fluidos y un procedimiento adecuado.[5]
Profundidad y localización
La capacidad de perforar debe acompañarse de la posibilidad de seguir la herramienta. Profundidad, interferencias y acceso a la superficie condicionan el sistema de guiado.
Trayectoria y ducto
Importan longitud, diámetro, material, curvaturas y condiciones de operación. En un drenaje por gravedad también debe evaluarse la pendiente requerida.
Accesos y entorno
Se necesita espacio para posicionar el equipo y preparar la tubería. También deben revisarse las redes existentes, los trabajos auxiliares y las restricciones del lugar.
La PHD no es la respuesta automática para cualquier terreno o trayectoria. Si el recorrido no puede localizarse adecuadamente, las curvaturas no son compatibles o el espacio de trabajo es insuficiente, debe revisarse el diseño o considerar otro método. Esa evaluación evita elegir una solución solo por su nombre.
05 · PRECIO Y ALCANCE
¿Cuánto cuesta una
perforación horizontal dirigida?
El costo depende de las condiciones del cruce y de lo que incluye el trabajo. Un precio por metro necesita un alcance definido: dos perforaciones de la misma longitud pueden requerir equipos, herramientas, accesos y maniobras diferentes.
| Factor | Qué necesitamos conocer |
|---|---|
| Longitud y profundidad | El recorrido del cruce, los puntos de entrada y salida y la profundidad requerida. |
| Ducto | Diámetro, material, cantidad de líneas y condiciones de instalación. |
| Terreno | Información disponible del subsuelo y presencia de roca u otros materiales. |
| Accesos y movilización | Ubicación de la obra, entrada de maquinaria y espacio para equipo y tubería. |
| Trabajos auxiliares | Excavaciones, preparación de accesos, suministro y unión de tubería, conexiones y verificaciones. |
| Condiciones de ejecución | Servicios existentes, restricciones de horario y manejo de fluidos y material de perforación. |
En la propuesta conviene dejar claro qué ejecuta el perforista y qué aporta el cliente. En nuestros casos de Tijuana y Pisaflores, por ejemplo, el cliente preparó las excavaciones y proporcionó la tubería. En Pisaflores, la suministró termofusionada y también realizó la prueba hidrostática.
La planeación de equipos, recursos, terreno y movilización forma parte de la preparación del trabajo.[5] Si aún no tienes todos los datos, comparte la información disponible para iniciar una evaluación, indicando qué queda por definir.
Compartir los datos de mi proyecto →06 · EXPERIENCIA EN CAMPO
Dos cruces.
Dos decisiones diferentes.
El método tiene una secuencia común. Lo que cambia es el reto de cada obra. Estos casos de La Bamba muestran por qué la pendiente, el terreno y la profundidad se evalúan antes de definir la solución.

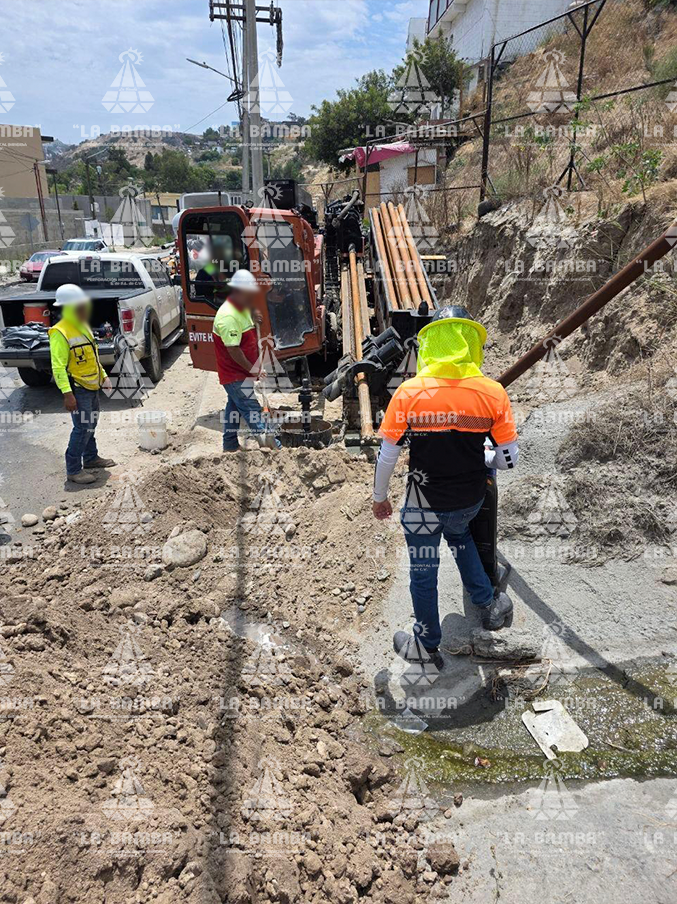

TIJUANA · DRENAJE EN ROCA BASÁLTICA
La herramienta subía.
El drenaje necesitaba pendiente.
El cruce requería instalar tubería PAD de 16 pulgadas a 11 metros de profundidad. Durante el piloto, la herramienta tendía a desviarse hacia arriba.
Qué resolvió el equipo
La Bamba incorporó un motor de fondo y adaptó las herramientas de corte. Se realizaron tres ensanchamientos antes de instalar la tubería. La aproximación incluyó 58 metros adicionales de piloto, independientes de los 51 metros de ducto instalado.
PISAFLORES, HIDALGO · AGUA POTABLE
Un cerro por atravesar.
Y el piloto bajo la cima.
El paso para un ducto PAD de 6 pulgadas exigía perforar en terreno tipo C y localizar el avance de la herramienta desde la superficie.
Qué hizo posible el cruce
El equipo trabajó con una JT4020, herramientas para roca y un sistema de localización capaz de seguir el piloto a la profundidad de esta obra. El barreno se amplió a 10 pulgadas antes de introducir la tubería. La longitud instalada quedó registrada en el acta de entrega.
Las medidas corresponden a estas obras. La solución y las capacidades requeridas se determinan para cada nuevo proyecto.
07 · PARA EVALUAR TU OBRA
Estos datos nos ayudan
a empezar.
Una consulta útil comienza con el cruce que necesitas resolver. No hace falta describir la máquina: hace falta conocer la instalación y el lugar.
- Ubicación: municipio, estado y accesos al sitio.
- Obstáculo: carretera, camino, cerro, vía, cuerpo de agua u otra condición.
- Trayectoria: longitud y profundidad aproximadas, entrada y salida previstas.
- Tubería o ducto: diámetro, material, cantidad de líneas y uso de la instalación.
- Información del terreno: estudios disponibles, planos, fotografías y servicios existentes conocidos.
- Alcance y programa: trabajos que aportará el cliente y fecha estimada para ejecutar el cruce.
Con esa información puede iniciarse una revisión preliminar. Cuando falten datos que condicionen la viabilidad, se identifican antes de cerrar la solución técnica y el alcance.
08 · PREGUNTAS FRECUENTES
Lo que suele preguntarse
antes de perforar.
¿La perforación horizontal dirigida puede hacerse en roca?
Sí, existen herramientas y equipos para perforar roca, pero la viabilidad depende de la formación, la trayectoria y el ducto. Tijuana y Pisaflores son ejemplos de trabajos de La Bamba en terrenos rocosos; no significan que cualquier cruce en roca pueda ejecutarse con la misma configuración.
¿Cuál es la profundidad máxima de una PHD?
No hay una profundidad máxima única para el método. Importan el equipo, el sistema de localización, el terreno y el diseño. Los 24 metros bajo la cima de Pisaflores corresponden a ese proyecto y no son un límite general de la tecnología. Actualmente, La Bamba cuenta con equipo y tecnología para realizar perforaciones de hasta 80 metros de profundidad, de acuerdo con las condiciones y el diseño de cada proyecto.
¿Cuánto tiempo tarda una perforación?
Depende de longitud, terreno, diámetro, ensanchamientos y condiciones del sitio. El programa también puede incluir preparación, excavaciones, esperas y retiro de equipos. En Pisaflores, el periodo registrado desde el inicio de la perforación piloto hasta el término del jaloneo fue de poco más de una semana. Ese periodo no incluye la preparación previa ni el retiro posterior del equipo.
¿PAD y PEAD son lo mismo?
En este contexto, ambas siglas se usan para referirse al polietileno de alta densidad; en inglés suele identificarse como HDPE. Para especificar una tubería también se necesitan sus dimensiones, clasificación y requisitos de servicio: el nombre del material no basta.[1]
¿Se puede instalar drenaje con pendiente?
Puede ser viable cuando el diseño, el terreno y el control de trayectoria permiten cumplir los requisitos. Debe evaluarse específicamente si trabajará por gravedad. El caso de Tijuana requirió una pendiente de 4‰; no es una promesa aplicable a cualquier instalación.
¿El precio incluye la tubería y las excavaciones?
Depende del alcance contratado. Es importante indicarlo por separado. En Tijuana y Pisaflores, el cliente asumió las excavaciones y proporcionó la tubería. En Pisaflores, la suministró termofusionada y también realizó la prueba hidrostática.
¿La Bamba trabaja fuera de Colima?
Sí. La Bamba realiza obras de perforación horizontal dirigida en toda la República Mexicana. La ubicación, los accesos y las necesidades del proyecto se revisan para definir el alcance y la movilización. Puedes consultar ejemplos en nuestra galería de proyectos.
- Perforación piloto
- Recorrido inicial guiado que establece la trayectoria del cruce.
- Ensanchamiento o escariado
- Ampliación del barreno para preparar el paso de la instalación.
- Jaloneo o introducción
- Maniobra de tiro para hacer pasar la tubería por el barreno preparado.
- Fluido de perforación
- Mezcla que ayuda al transporte del corte y al funcionamiento del proceso.
Experiencia propia y referencias técnicas
Los datos de Tijuana y Pisaflores proceden de los casos de campo de La Bamba y de la información de obra confirmada por su equipo. Para los conceptos generales se consultaron estas fuentes primarias:
- Plastics Pipe Institute · Handbook of PE Pipe, capítulo 12: Horizontal Directional Drilling.
- Ditch Witch · HDD Guidelines for Damage Prevention. Planeación, localización y entorno del cruce.
- Vermeer · A beginner’s guide to horizontal directional drilling. Método y fases generales.
- Vermeer · How to plan and mix your best HDD drilling fluid. Función y planeación del fluido.
- Vermeer · Guide to planning and preparation. Terreno, recursos y movilización.
Esta guía explica criterios generales. La solución de una obra se define con sus datos, especificaciones y condiciones del sitio.
